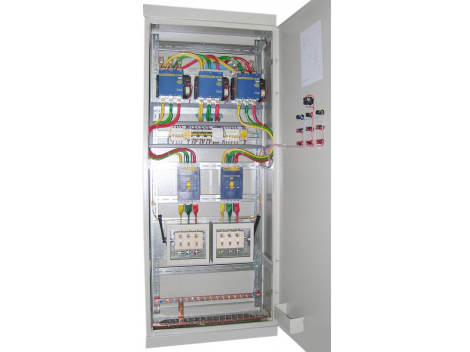

АВР- Автоматичне введення резерву

Автоматичне введення резерву АВР призначені для відновлення живлення споживачів шляхом автоматичного включення резервного джерела живлення при відключенні робочого джерела живлення, що призводить до знеструмлення електроустановок споживача напругою до 600 В змінного струму частоти 50 і 60 Гц, а також передбачає автоматичне включення резервного обладнання нормального технологічного процесу

Функціональні особливості

У пристроях АВР-100 оперативне автоматичне перемикання здійснюється за відсутності однієї, двох або трьох фаз, аварійних режимах короткого замикання основного або резервного введення мережі живлення. Пристрій складається з комплексу вступних. силових комутаційних, розподільчих, контролюючих апаратів, що розташовані в корпусі з одностороннім обслуговуванням.

У пристрої АВР-200 оперативне автоматичне перемикання здійснюється з регульованою витримкою часу при зміні чергування фаз, асиметрії фазних напруг, відсутності однієї і більше фаз, симетричному падінні напруги, аварійних режимах короткого замикання основного та резервного введення енергосистеми живлення.

У пристрої АВР-300 оперативне автоматичне перемикання здійснюється з регульованою витримкою часу по робочому та резервному при зміні чергування фаз, асиметрії фазних напруг, відсутності однієї і більше фаз, симетричному падінні напруги, аварійних режимах короткого замикання.

Пристрій АВР-400 виконує ті ж функції і контролює ті ж параметри мереж, що живлять, що і АВР-200. Відмінною особливістю є високий робочий струм (Iном.=250,400А).

У пристрої АВР-500 комутація навантажень здійснюється з регульованою витримкою часу при зміні чергування фаз, симетричному та асиметричному зниженні напруги живлячих вводів, а також аварійних режимах короткого замикання. Відмінною особливістю АВР-500 є наявність секційного апарату між рівнозначними енергонезалежними вводами, за допомогою якого здійснюється комутація навантажень у паралельну роботу внаслідок аварії одного із вводів.

Пристрій АВР-600 виконує ті ж функції і контролює ті ж параметри мереж, що живлять, що і АВР-500. Відмінною особливістю є наявність двох секційних апаратів.

Конструкція

Пристрій АВР виготовляються навісного (25-160А включно) та підлогового (160-630А) виконань. Шафа пристроїв складається з оболонки безкаркасної конструкції. Пристрої струми 250 і 400А виготовляються в оболонках каркасної конструкції. Конструкція оболонки забезпечує введення та виведення живильних та відхідних ліній як зверху, так і знизу у будь-якій комбінації за заявкою замовника. Всередині оболонки пристроїв встановлюється панель або рама з комплектуючим обладнанням. У пристроях зі ступенем захисту 1Р54 двері, нижні та верхні знімні кришки ущільнені гумовим шнуром. Двері зачиняються замком.

АВР – Х Х Х – Х – ХХХ – ХХ ХХ
   1       2  3  4     5        6         7    8

1- Устройство автоматического переключения питания на резерв;
2- Тип устройства коммутации и блока автоматики:
1 – два 3-х фазных входа, переключение при пропадании одной из фаз;
2 – два 3-х фазных входа, переключение при пропадании одной из фаз, снижение напряжения одной из фаз, неверном чередовании фаз;
3 – три 3-х фазных входа, переключение при пропадании одной из фаз, снижение напряжения одной из фаз, неверном чередовании фаз;
4 – два 3-х фазных входа, переключение при пропадании одной из фаз, неверном чередовании фаз;
5 – два 3-х фазных входа с секционированием, переключение при пропадании одной из фаз, снижении напряжения одной из фаз, неверном чередовании фаз;
6 – два 3-х фазных входа с «восьмеркой», переключение при пропадании одной из фаз, снижении напряжения одной из фаз, неверном чередовании фаз;
3- Количество отходящих 3-х фазных автоматических выключателей (0…6);
4- Количество отходящих однофазных автоматических выключателей (0…18);
5- Номинальный ток устройства: 10 – 10А, 25 -25А, 40 – 40А, 63 -63А, 100 – 100А, 160 -160А, 250 – 250А, 400 – 400А, 630 – 630А;
6- Тип контактора (для АВР 250, 400А): К – КТ60Х3, М – КМ20-3Х;
7- Степень защиты
8- Климатическое исполнение
