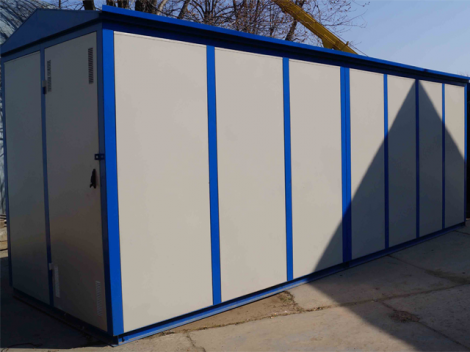

КТП 250 кВА Комплектна трансформаторна підстанція в оболонці типу «Сандвіч»

КТП зовнішньої установки 250 кВА, є каркасною зварною конструкцією, обшитою панелями з утеплювачем.

Комплектна підстанція потужністю 250 кВА виготовляється як в одному, так і в двох трансформаторному виконанні. Застосовується КТП 250 кВА для прийому та перетворення електроенергії 3х фазного змінного струму, напругою 10 кВ або 6 кВ у напругу 400В та постачання електрики кінцевих споживачів, як побутового сектора, так і промислових підприємств.

КТПНУ 250 кВА поставляється у зібраному вигляді із трансформатором, або трансформатор може поставлятися окремо.

Комплектацію КТП, термін виготовлення та вартість можна уточнити за тел (067) 575-77-45. Купити трансформаторну підстанцію КТП 250 кВА можна в Запоріжжі або замовити доставку в будь-яке місто України. Для цього необхідно заповнити опитувальний лист КТП або відправити електричну схему проекту.

Подстанция устанавливается на кирпичный или бетонный фундамент, изготовленный с учетом габаритных размеров КТПНУ. Соединение между собой – болтовое. Блоки УВН и РУНН поставляются в полной заводской готовности. Подключение силовых трансформаторов выполняется кабельными перемычками (гибкая ошиновка). Блоки УВН, РУНН и трансформаторов имеют места соединения внутреннего контура заземления с внешним. Пример компоновки и габаритные размеры одно трансформаторных КТПНУ приведен на рис. 1.14. Пример компоновки и габаритные размеры двух трансформаторных КТПНУ приведен на рис. 1.15-1.17.

Х КТПНУ ХХХ – ХХ / 0,4 – УХЛ1
1       2           3         4       5         6

1 – количество трансформаторов;
2 – комплектная трансформаторная подстанция наружной установки утепленная;
3 – мощность силового трансформатора, кВА;
4 – номинальное напряжение на стороне ВН, кВ;
5 – номинальное напряжение на стороне НН, кВ;
6 – вид климатического исполнения по ГОСТ15150-69;
