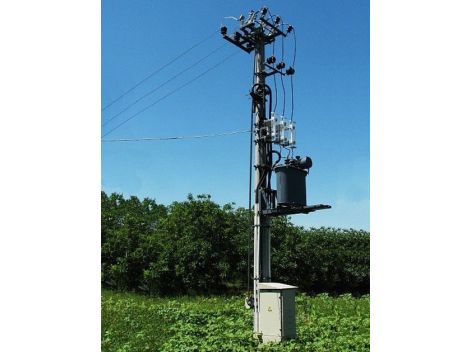

КТПС 25 кВА призначена для прийому електричної енергії трифазного змінного струму напругою 6 (10) кВ, перетворення її в напругу 380/220 і живлення електроенергією споживачів у сільській місцевості.
Конструктивно стовпова підстанція встановлюється на залізобетонній стійці. На металоконструкції, що укріплена на стійці, встановлюється обладнання КТП:
- Влаштування високої напруги (УВН);
- Трансформатор;
- РУ низької напруги
УВН і двох рамок, у яких безпосередньо розміщується високовольтне устаткування. На верхній рамці встановлюються високовольтні ізолятори (3шт). На нижній рамці монтуються високовольтні запобіжники.
Металоконструкція виготовлена з листової сталі та покрита полімерним покриттям. Трансформатор кріпиться на висоті 3600 мм від рівня землі на металевому кронштейні.
Шафа розподільчого пристрою низької напруги також виготовляється з листової сталі і покривається порошковим фарбуванням. Встановлюється на висоті 1200-2000 мм залежно від способу обслуговування.
ТОВ «Схід Енерго Комплект» може виготовити стовпову КТП на індивідуальне замовлення відповідно до схеми замовника.
Производитель | ТОВ «Схід Енерго Комплект» |
